简单介绍LED显示屏安装流程

来源 :http://www.cqms888.com 浏览量:4312 次发布时间:2019-03-13

有朋友多次提到LED显示屏要如何安装呢?今天重庆LED显示屏厂小编就用图文的形式和大家一起来了解led显示屏的安装。

1、首先将切割好的型材拼接,也就是组装好显示屏的外框。市场上通用型材无非方形、圆形,但组装方法是一样的。

2、把外框架组装完毕,将P10单元板摆放于框架内(注意框架的正反面,有槽的一面是正面),这时候安装背条的位置是相当准确的,避免错一根而改全部的麻烦。

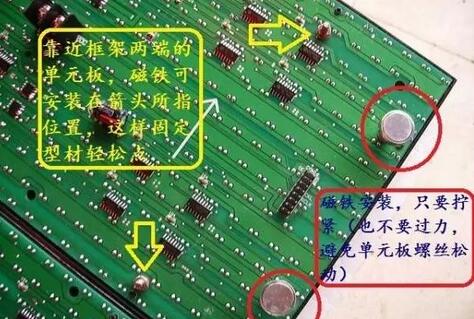

3、背条固定完毕,将框架移开,安装磁铁,下图所示:


LED显示屏安装图解1


4、固定好单元板


LED显示屏安装图解2


5、连接好排线、上下电源线


LED显示屏安装图解3


6、固定好显示屏电源和LED控制卡, LED控制卡与电源线的连接. 将LED控制卡用电源线与就近的单元板连接,控制卡上有标明正负极

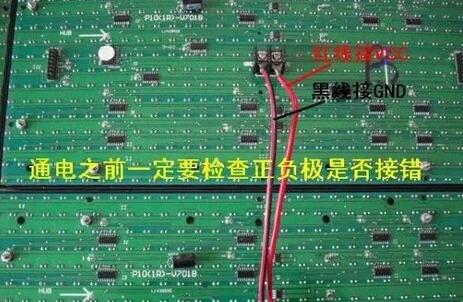

7、显示屏电源与显示屏单元板接线,注意正负极,建议使用SVV2*1.0软芯线,也就是1平方双股软芯线主电源根据屏的大小选择。
8、控制卡与单元板排线连接(特别重要),连接之前请仔细看明白为止,屏未固定在墙上,这是最关键一步,可以先通过测试按钮检查屏安装是否正确。
9,数据线(短距离一般用超5类网线就可以)正常一般用串口2、3、5交叉线,也有平行线,软件光盘上一般都有接线说明
